激光甲烷气体传感器采用可调谐激光光谱吸收（TDLAS）技术对目标气体进行精确测量。传感器采用国际***的光电混合集成技术，实现高精度、高密度、高可靠的小型化集成封装；传感器采用了独创优异算法，实现了高难度精确测量，确保了传感器检测精度高、反应快、功耗低等优势；传感器通过了光电产品行业可靠性标准实验（参照国际标准 GR-468-CORE）；传感器通过了气体检测行业本安防爆标准实验。
特点：
◆ 高分辨率（0-10%：0.01%，10-100%：0.1%）、全量程（0-100%VOL）
◆ 高可靠、本征抗干扰（非甲烷气体均无反应），无零飘，使用寿命内无需校准
◆ 小型化、便于集成
◆ 无需外部温度补偿，浓度值线性输出
◆ 响应时间快
◆ 本安防爆设计EMC四级防护设计
◆ 防水防尘设计达到IP65防护等级
◆ 低功耗，可长期在高温环境下工作
◆ 结构可定制，行业应用范围广
应用：
石油、化工、矿山
天然气管线、变送站、加气站
地下综合管廊、燃气泄露检测、沼气检测
技术参数：（@环境温度25℃）
基本特征 | 目标气体 | 甲烷CH4 |
传感器类型 | 激光式 | |
气体取样方式 | 扩散式 | |
启动时间 | ＜60s（含热机） | |
响应时间 | T90＜15s（特殊行业可定制） | |
测量单位 | 0~10%vol，0~100%vol | |
测量误差 | ±4%FS | |
输出分辨率 | 0.00%~10.0%：0.01% | |
＞10.00%：0.1% | ||
电气特征 | 工作电压 | 3.3~5V DC |
平均功耗 | ＜0.2 W （@3.3V DC, 25℃） | |
＜0.5 W（@3.3V DC,Top ） | ||
信号输出接口 | USART | |

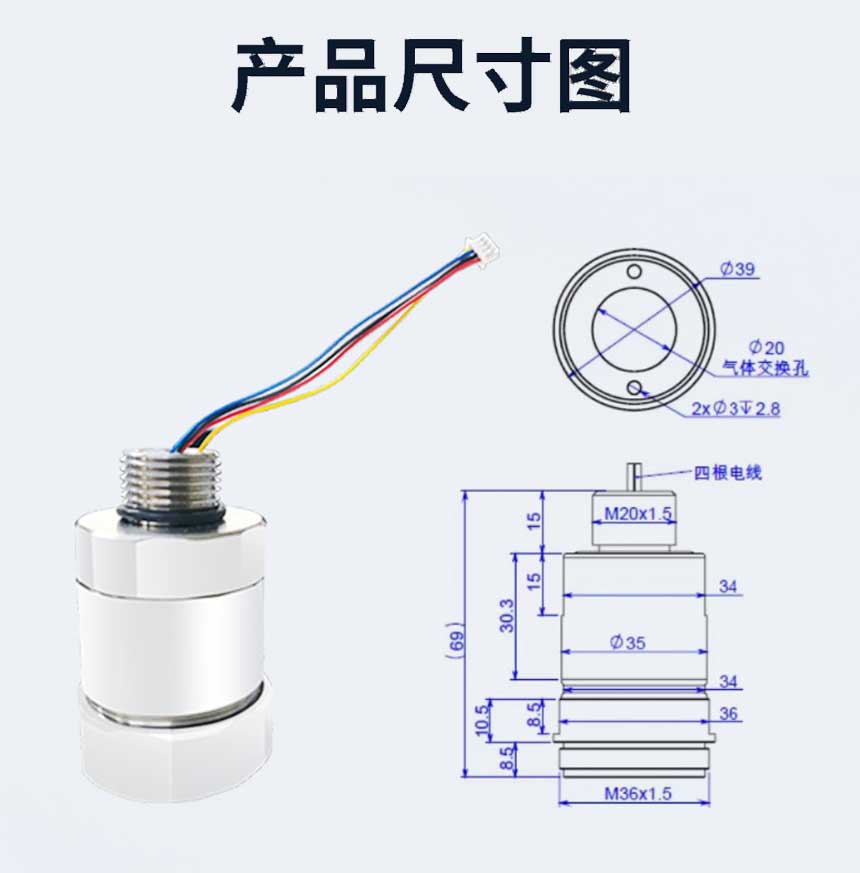

结构特征 | 売体材料 | 不锈钢 |
电气接口 | 4 x 2.54 接口 | |
外形尺寸 | 439mm | |
接口规格 | M20*1.5 | |
工作环境 | 工作温度Top | 0℃~40℃ |
存储温度 | -40℃~80℃ | |
相对湿度 | ≤98% RH<无冷凝> | |
气 压 | 80kPa-116kPa | |
认证/标准 | 防爆认证 | 本安防爆认证 |
防护等级 | IP65 | |
行业标准 | AQ 6221-2008煤矿用非色散红外甲烷传感器标准 |

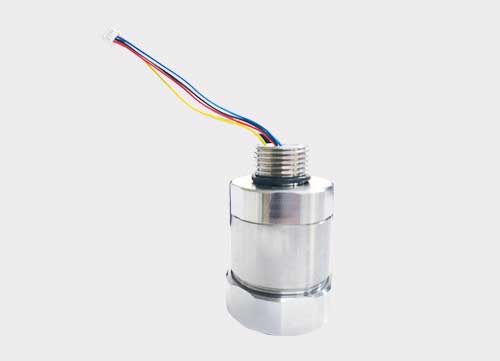

电气引线定义：
序号 | 颜色 | 定义 | 说明 |
1 | 红色 | V+ | 电源正 |
2 | 黑色 | V- | 电源负 |
3 | 黄色 | RX | 数据接收 |
4 | 蓝色 | RT | 数据发送 |
